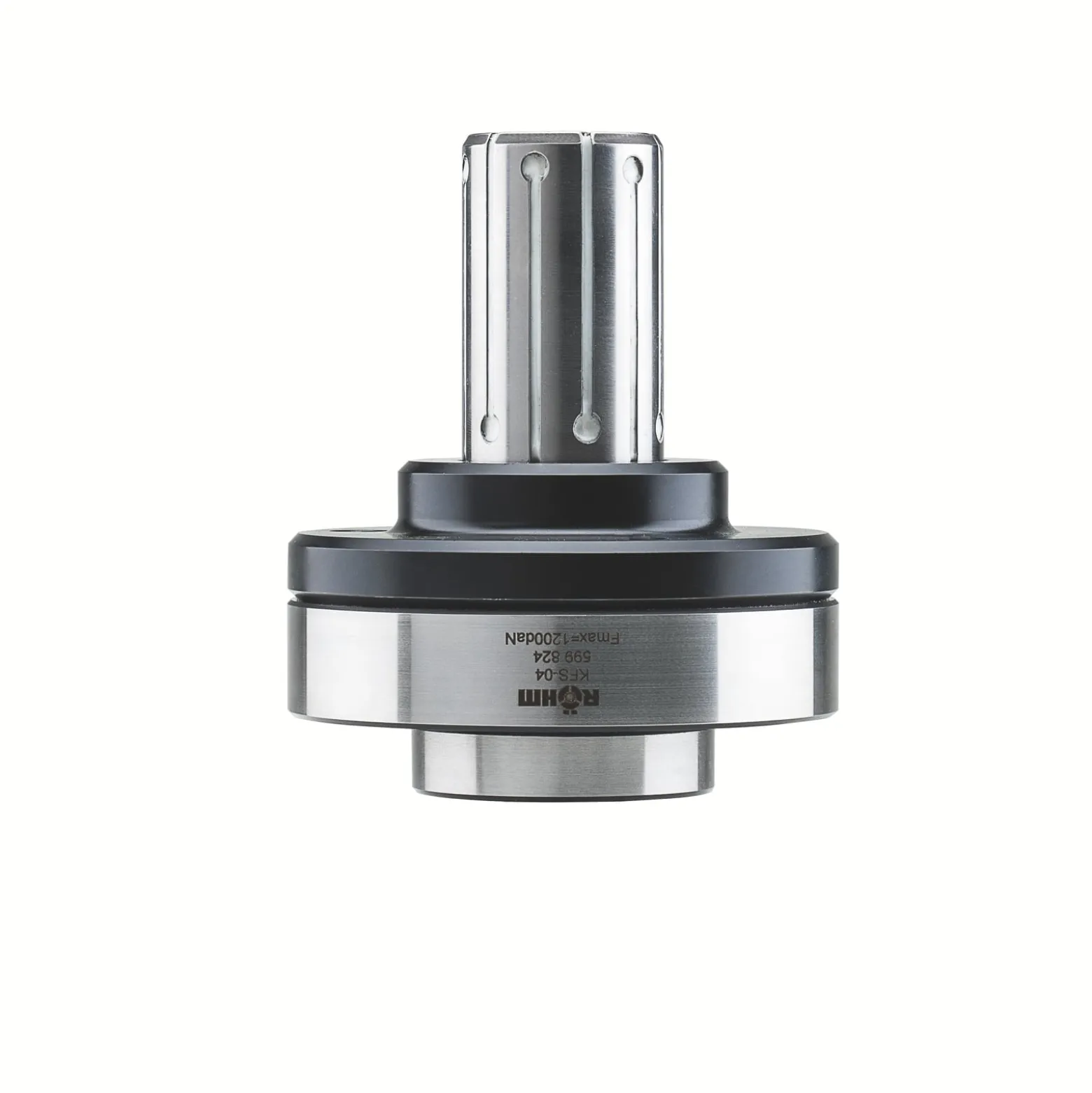

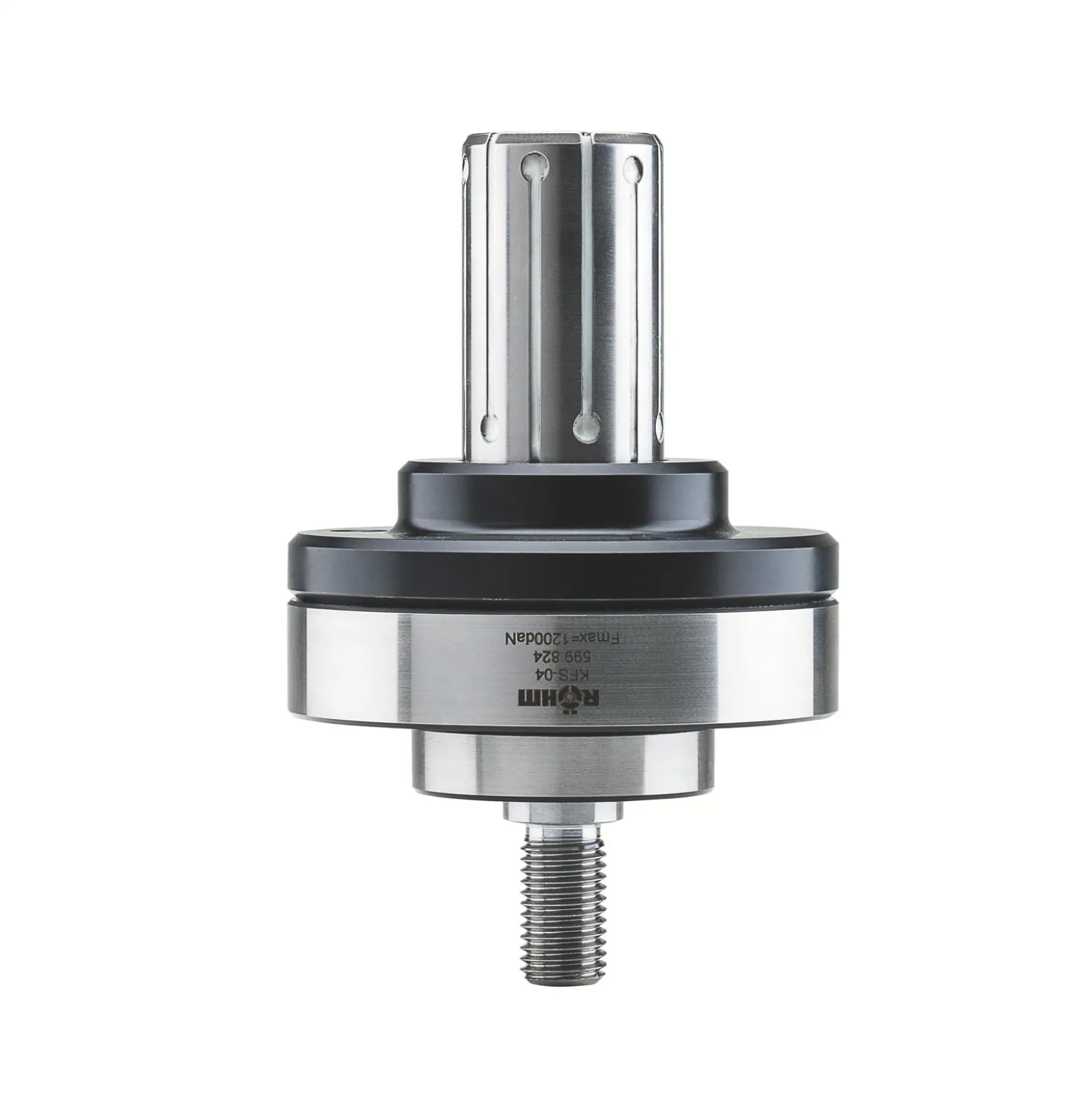

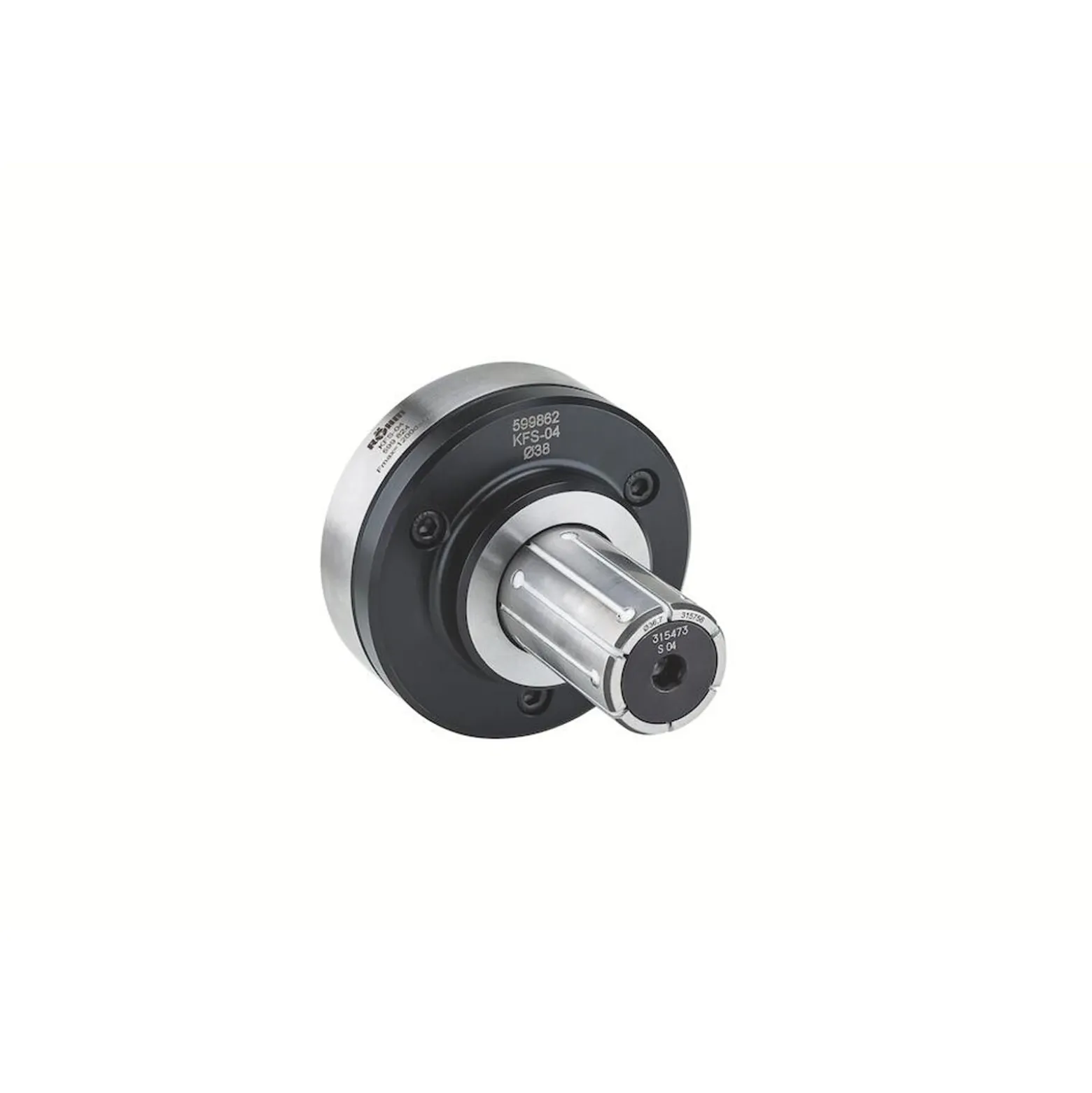

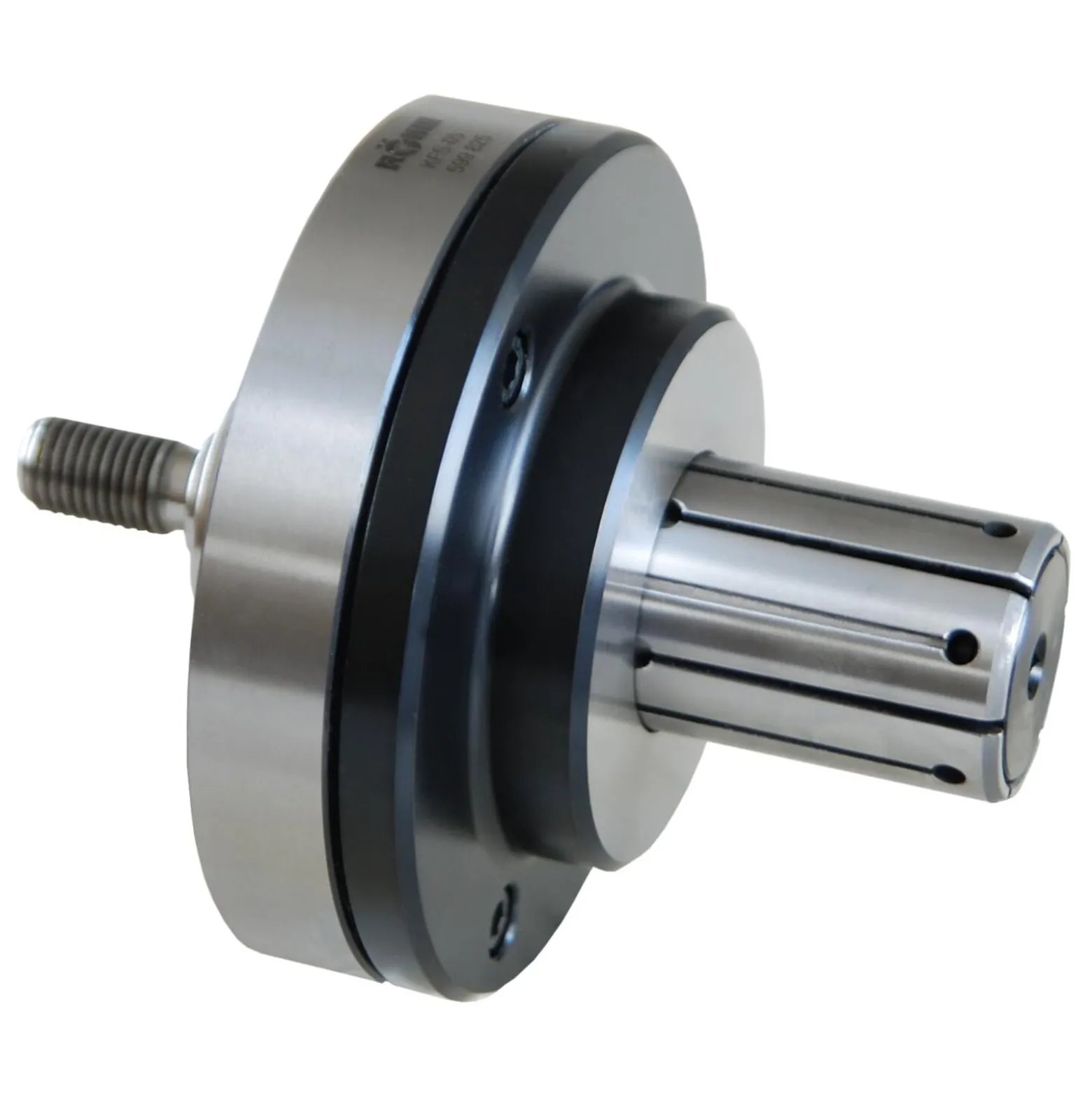

Röhm Hülsenspanndorn MFS manuell betätigt, Größe 5, mit Flanschaufnahme – 1082805
€119.45
Kurzbeschreibung
- Manuell betätigt.
- Spannhülsen optional vulkanisiert.
- Umrüstbar auf KFS (neues Zwischenstück erforderlich).
Technische Merkmale
- Gehärtete, verschleißarme Ausführung
- Integrierte Schmierung
- Luftanlagekontrolle vorbereitet
- MFS = Manuell betätigt, Flansch, S-Ausführung
Einsatzbereiche
- Innenspannung von runden Werkstücken. Dreh-, Fräs-, Schleif- und Verzahnungsoperationen sowie zum Wuchten und Messen.
- Ideal für dünnwändige sowie lange Werkstücke bzw. große Spannlängen.
Vorteile
- Stabile Spannung des Werkstückes durch Axialanzug gegen Werkstückanschlag
- Hohe Rund-, Planlauf- und Wiederholgenauigkeit
- Geringes Gewicht und reduzierte Bauhöhe durch kompakte Bauweise
- Hohe Flexibilität durch Baukastensystem
- Schneller Wechsel der Spannhülsen durch zentrale Spannschraube
Weitere Infos
- Hülsenspanndorn MFS manuell betätigt, Größe 5, mit Flanschaufnahme, für Innenspannung bestehend aus Grunddorn und Zwischenstück
| Anschlagmass mm: | 49.5 mm |
|---|---|
| Aufbaumass Dorn mm: | 108.5 mm |
| Aussendurchmesser 1 mm: | 70 mm |
| Aussendurchmesser Anschlag mm: | 33 mm |
| Aussendurchmesser Grunddorn mm: | 21 mm |
| Außen-Ø: | 130 mm |
| Bohrung Ø: | – |
| Dehnung mm: | 1 mm |
| Dorngröße: | MFS 05 |
| Durchmesser Teilkreis mm: | 105 mm |
| Gesamtlänge: | – |
| Gewinde-Ø: | M10 mm |
| Gewindedurchmesser 3 mm: | 84 mm |
| Länge Führungsdurchmesser mm: | 37,5 mm |
| Max. Drehmoment: | 35 |
| Maximaler Spanndurchmesser mm: | 45,7 mm |
| Minimaler Durchmesser entspannt bis mm: | 44,7 mm |
| Minimaler Durchmesser entspannt von mm: | 39,7 mm |
| Spannlänge mm: | 59 mm |
| Teilkreisdurchmesser 1 mm: | 105 mm |
