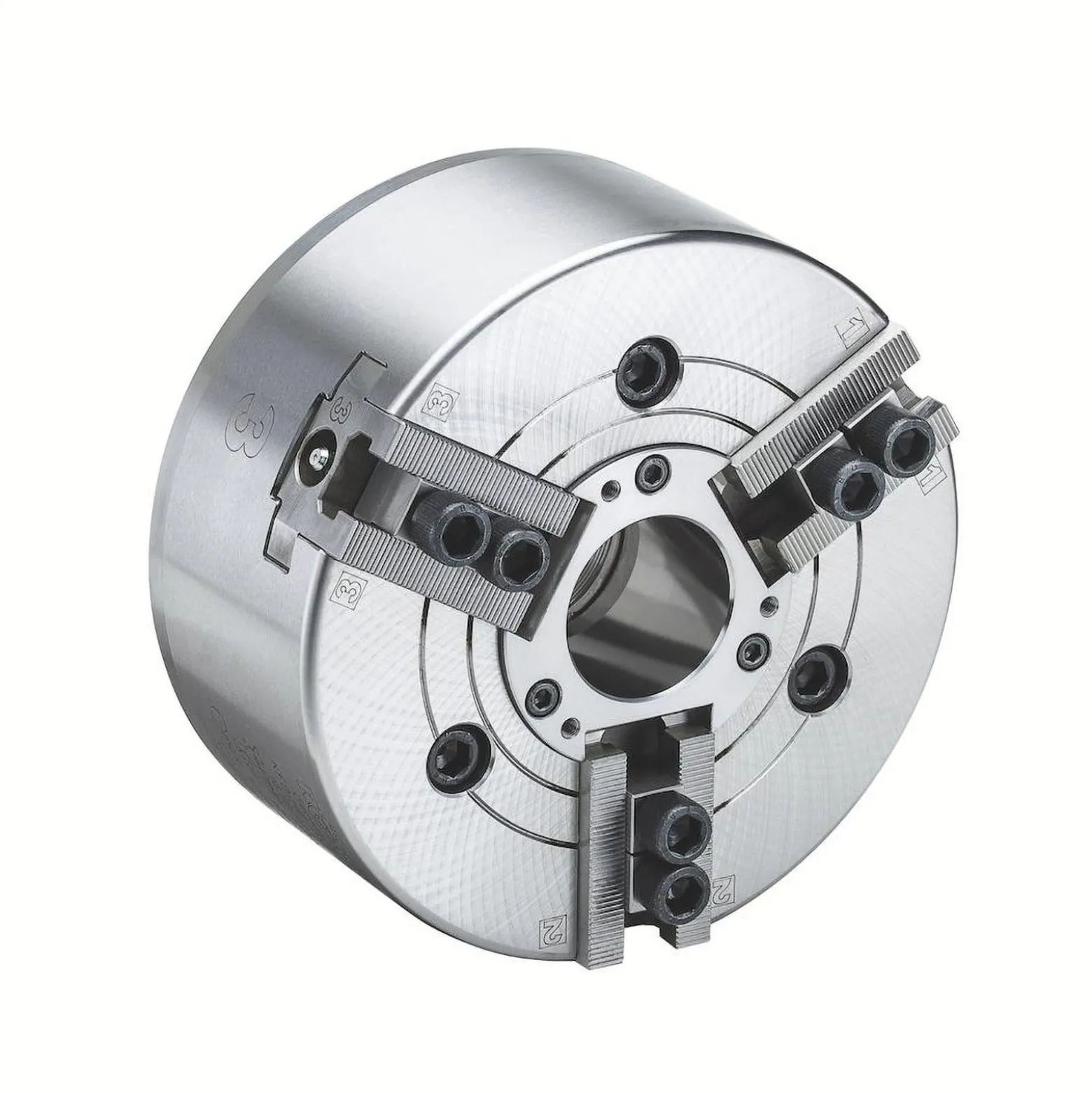

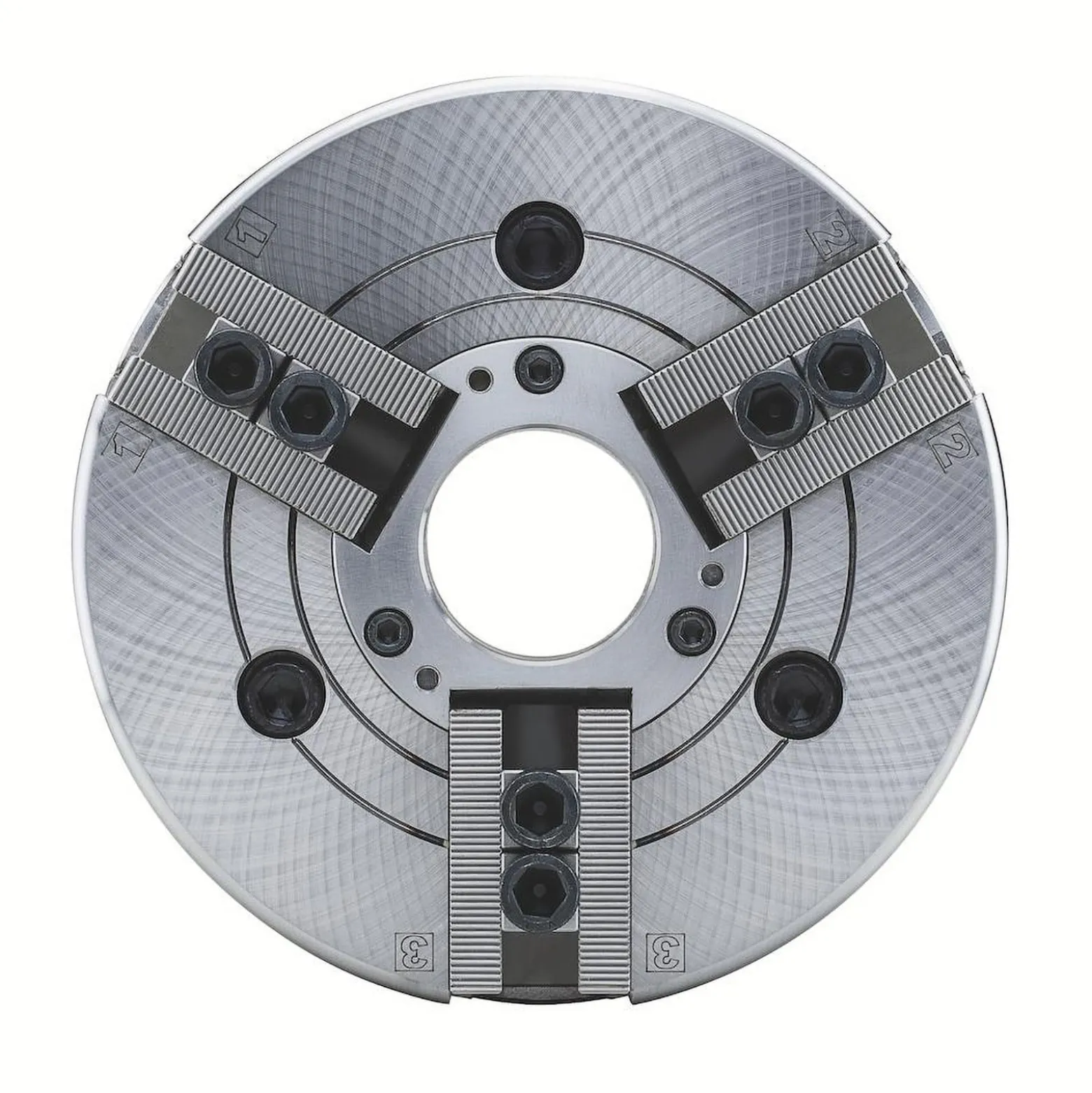

Röhm Kraftspannfutter KFD-HE 170, 3-Backen, Spitzverzahnung90°, Zylindrische Zentrieraufnahme - 154384

Röhm Kraftspannfutter KFD-HE 170, 3-Backen, Spitzverzahnung90°, Zylindrische Zentrieraufnahme – 154384

€107.49

Categories: Kraftspannfutter, Spanntechnik Tag: Röhm Brand: Röhm

Description
Reviews (0)

Kurzbeschreibung

Standardausführung mit zylindrischer Zentrieraufnahme.
3-Backenausführung mit Spitzverzahnung 90° und 60°.
Universeller Zugrohradapter bei Spitzverzahnung 60°.

Technische Merkmale

Kraftübersetzung mittels Keilhakenprinzip
Direktschmierung aller Verschleißflächen
Stabile Futterkonstruktion

Einsatzbereiche

Standard-Kraftspannfutter mit Durchgang für die Stangen- und Rohrbearbeitung als auch für flanschartige Werkstücke.

Vorteile

Großer Durchgang für die Hohl- oder Teilhohlspannung
Lang erprobtes Futterprinzip für höchste Lebensdauer

Weitere Infos

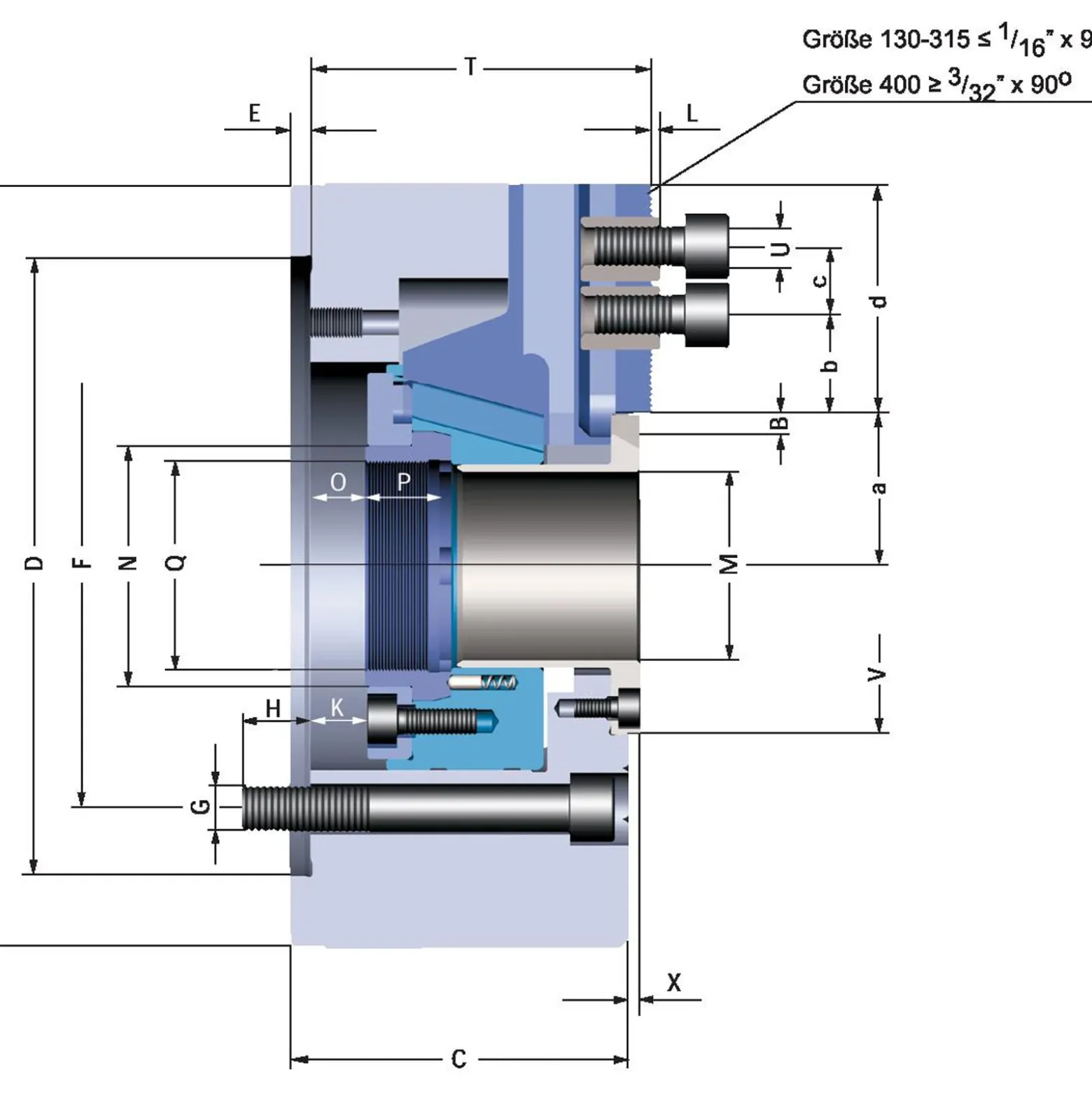

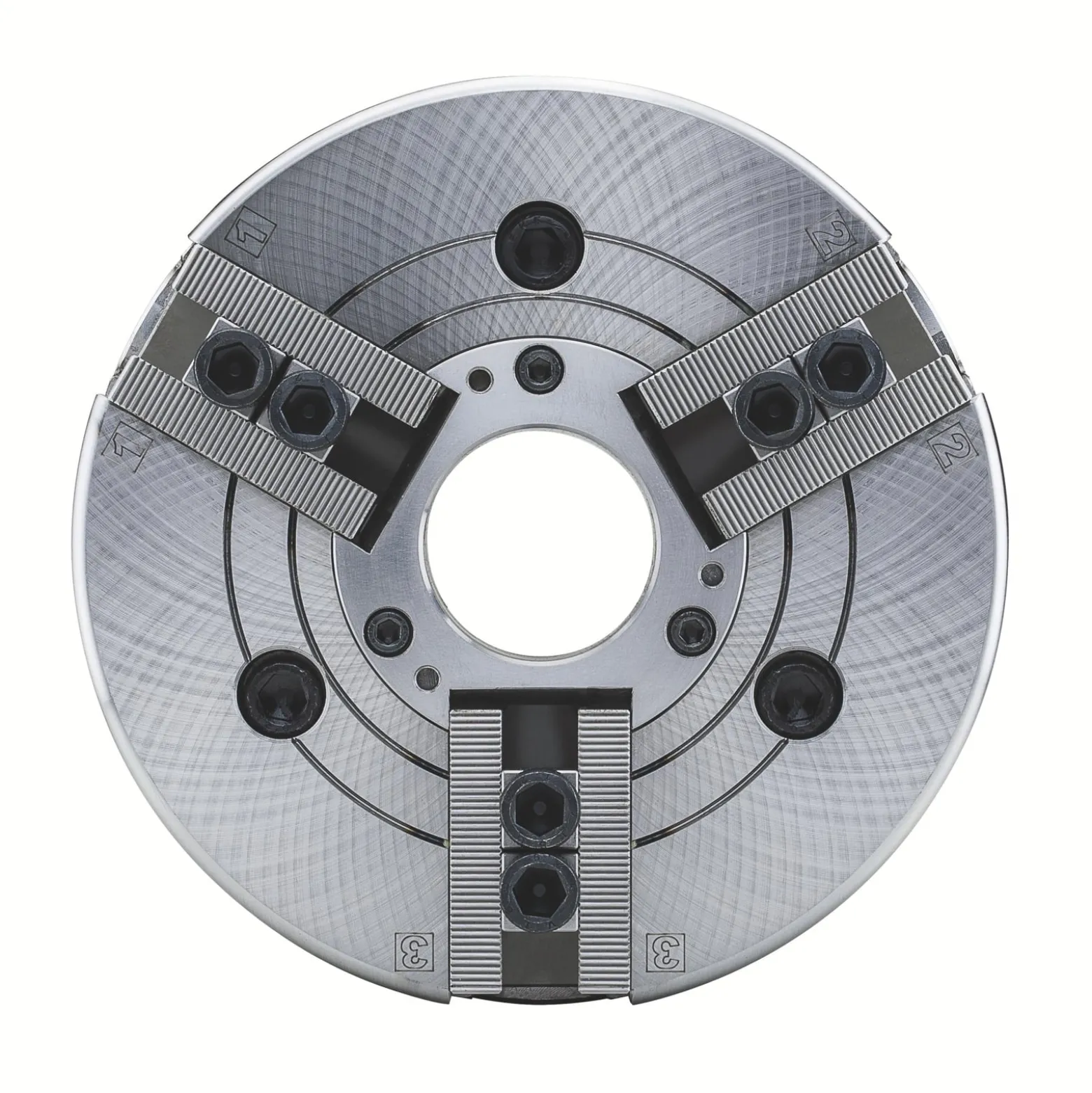

Kraftspannfutter mit großem Durchgang KFD-HE, Größe 170, 3-Backen, Spitzverzahnung 90° Zylindrische Zentrieraufnahme, Anschlussmaße nach DIN 6353

Aufnahme:	140 mm
Aussendurchmesser Futter mm:	170 mm
Aussendurchmesser Gewindering mm:	57 mm
Backenanzahl:	3
Backenbreite:	32 mm
Backenhub mm:	3.2 mm
Backenlänge:	47 mm
Befestigungsgewinde mm:	M 8 mm
Befestigungsschraube mm:	3 x M 10 mm
Bohrung Ø:	–
Durchgang mm:	43 mm
Durchmesser Teilkreis mm:	104.8 mm
Flugkreis-Ø Aufsatzbacke mm:	230 mm
Gesamtlänge:	–
Gewicht ohne Backen:	12
Gewindeanschluss_1 mm:	M 52 x 1,5 mm
Gewindelänge Befestigungsschraube mm:	15 mm
Gewindelänge Kolbenanschluss mm:	19 mm
Größe:	170
Höhe Futter 1 mm:	82 mm
Höhe Futter mm:	82 mm
Kolbenhub in mm:	14 mm
Massenträgheitsmoment:	0,038
Maximale Backenstellung:	38
Maximale Betätigungskraft:	25
Maximale Kolbenstellung:	11,4
Minimale Backenstellung:	34,8
Minimale Kolbenstellung:	-2,6
Minimale Nutensteinstellung:	2 x 15
Nutensteinstellung mm:	7,5 mm
Passender Zylinder:	OVS-105 / SZS-46/103
Spannkraft:	75
Tiefe Aufnahme mm:	6 mm
Zentrierdurchmesser mm:	74 mm
Zulässige Drehzahl:	6300
Überstand Deckel mm:	3 mm
Überstand Nutenstein mm:	2,5 mm
