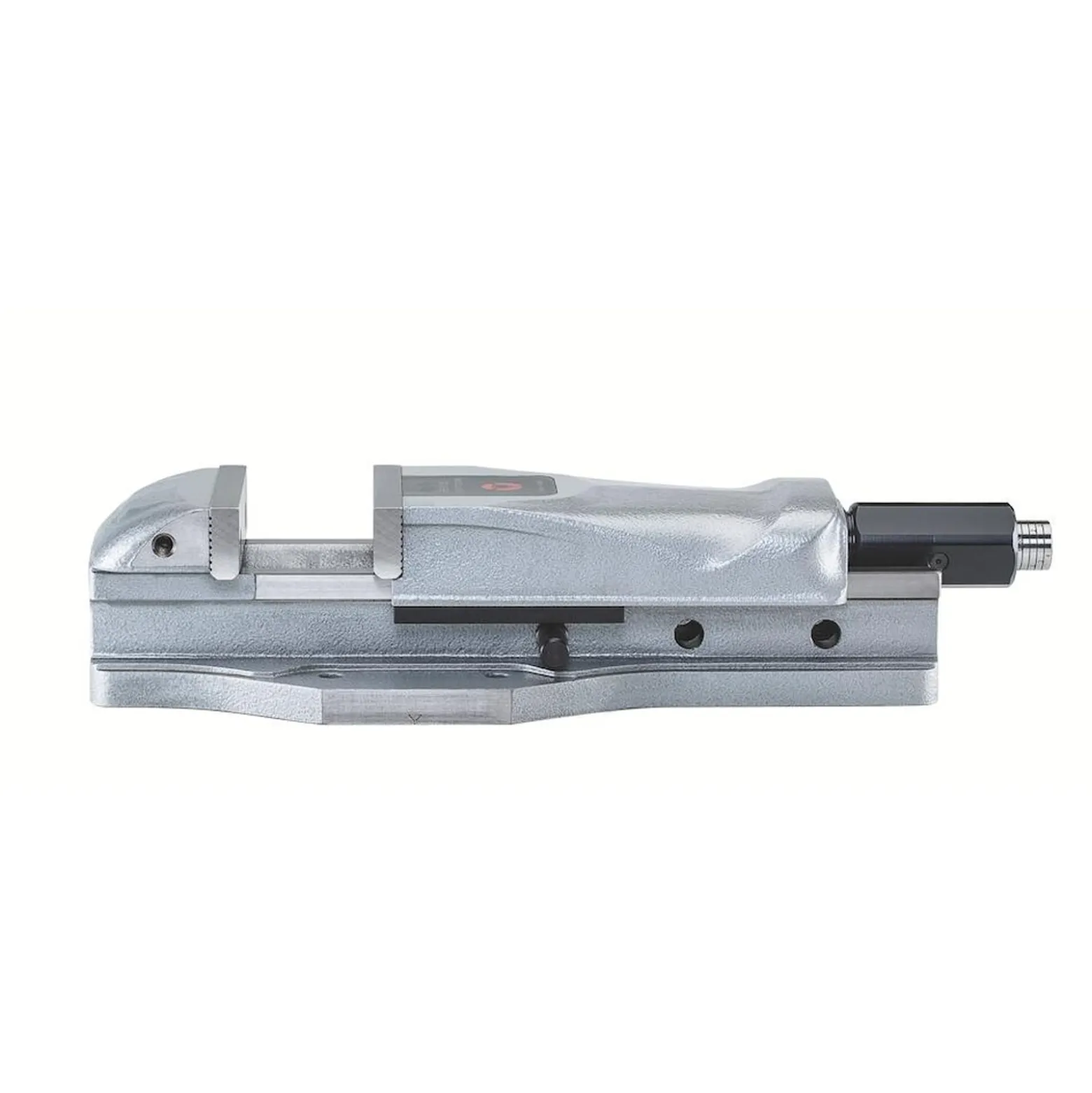

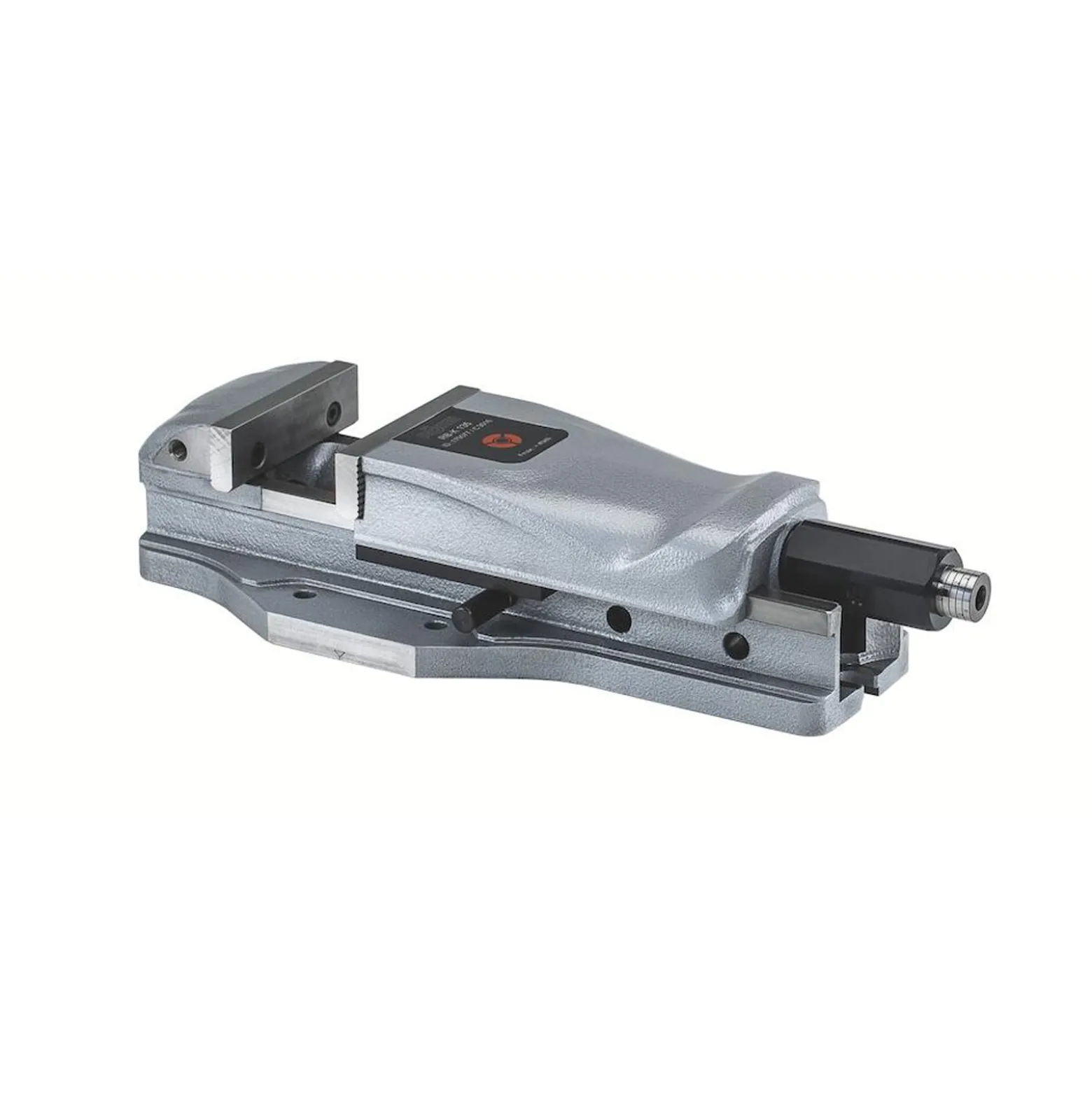

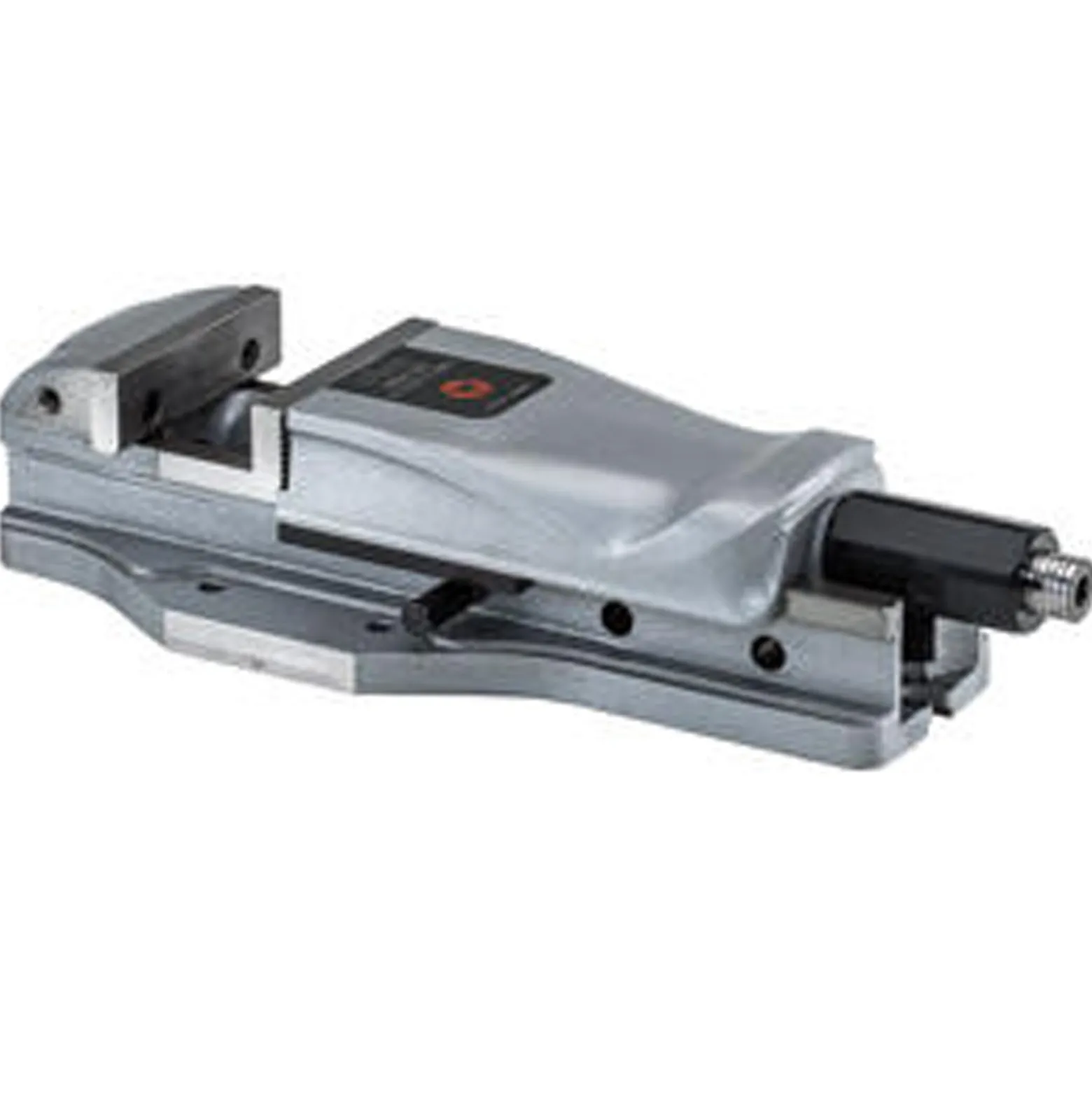

Röhm Maschinenschraubstock mit Kraftverstärkung RB-K, Größe 1, Backenbreite 92 - 179075

Röhm Maschinenschraubstock mit Kraftverstärkung RB-K, Größe 1, Backenbreite 92 – 179075

Original price was: €1,843.84.Current price is: €103.97.

SKU: SKUjl96UNO6 Categories: Schraubstöcke, Spanntechnik Tag: Röhm Brand: Röhm

Description
Reviews (0)

Kurzbeschreibung

Spannsystem manuell mit Kraftverstärker.
Hydraulische Betätigung auf Anfrage.

Technische Merkmale

Grundfläche mit Längs- und Quernut für genaue Fixierung auf dem Maschinentisch
Einsatz auf Drehplatte mit Gradeinteilung
Aufspannmöglichkeit mit Spannpratzen
Gekapselte Spindel

Einsatzbereiche

Für den universellen Einsatz auf Fräsmaschinen und Bearbeitungszentren.

Vorteile

Stufenweise Spannkraftvoreinstellung
Hohe Genauigkeit durch präzise Backenführungen
Schnelle Spannbereichverstellung über Bolzensystem
Optimaler Kühlmittel- und Späneabfluss
Hohe Verschleißfestigkeit durch gehärtete Backenführungen
Für sensibles Spannen ist eine Verwendung ohne Kraftverstärkung möglich

Weitere Infos

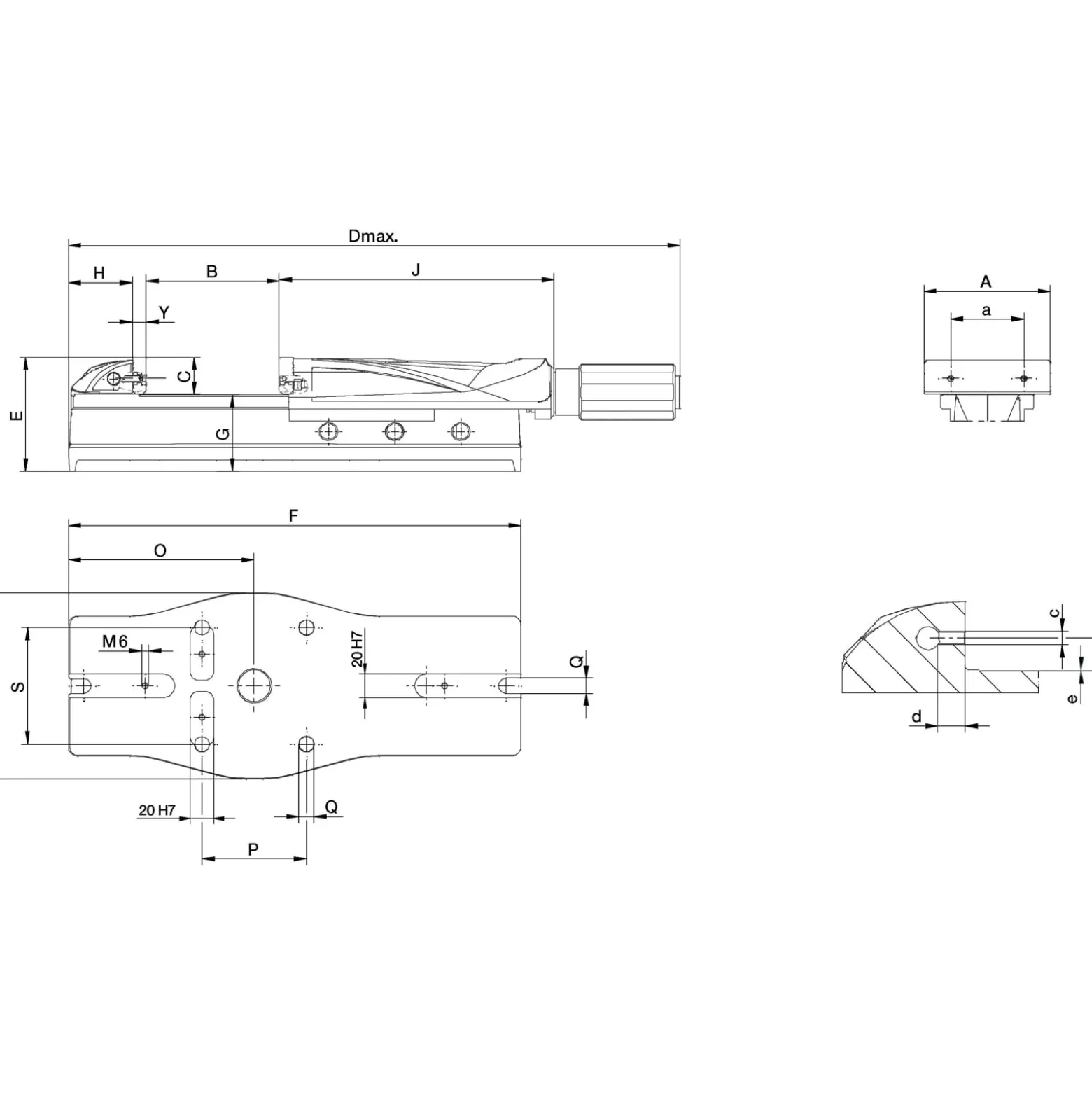

Maschinenschraubstock mit Kraftverstärkung RB-K, Größe 1, Backenbreite 92, mit Normalbacken SGN und Handkurbel

Backenanschlussmaße: Befestigungsbohrung 1:	M6
Backenanschlussmaße: Breite mm:	63 mm
Backenanschlussmaße: Gewindetiefe mm:	12 mm
Backenanschlussmaße: Höhe mm:	13.6 mm
Backenbreite:	92 mm
Bohrung Ø:	–
Breite Grundkörper mm:	160 mm
Dicke Normalbacke mm:	12 mm
Drehplattenanschluss: Befestigungsbohrung mm:	13 mm
Drehplattenanschluss: Breite mm:	100 mm
Drehplattenanschluss: Länge mm:	90 mm
Drehplattenanschluss: Zentrierbohrung Abstand mm:	119 mm
Gesamtlänge:	–
Gewicht:	15.5
Größe:	1
Höhe:	95 mm
Höhe Backen mm:	31.6 mm
Höhe Führung Grundkörper mm:	63 mm
Länge:	493 mm
Länge Grundkörper mm:	320 mm
Länge Stirnseite bis Backenanlage mm:	54 mm
Länge bewegliche Backe mm:	218 mm
Spannkraft:	25
Spannweite:	100 mm
