Röhm NC-Kompakt-Spanner RKE-LV, Backenbreite 125, mit umkehrbaren Stufenbacken - 180464

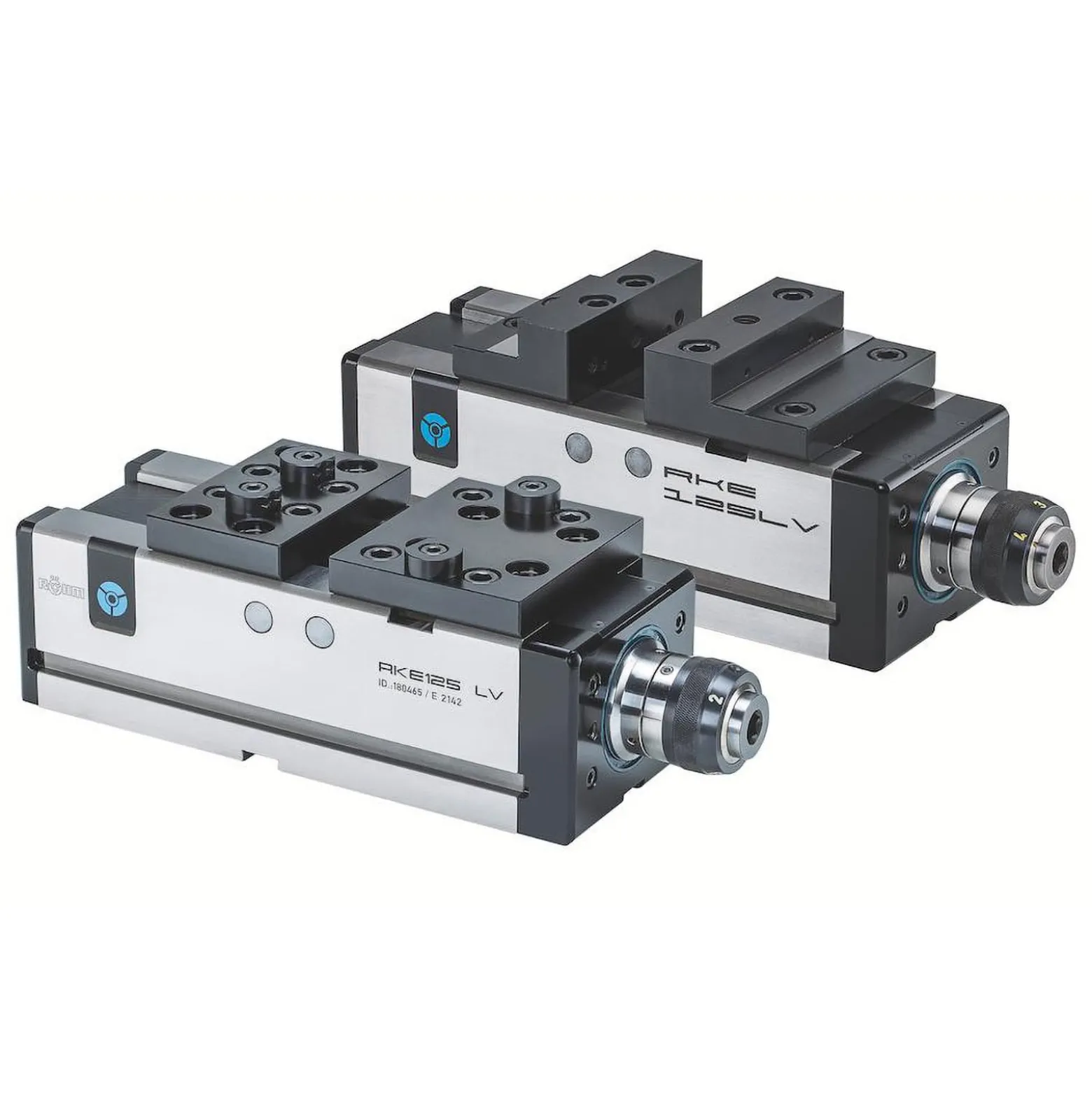

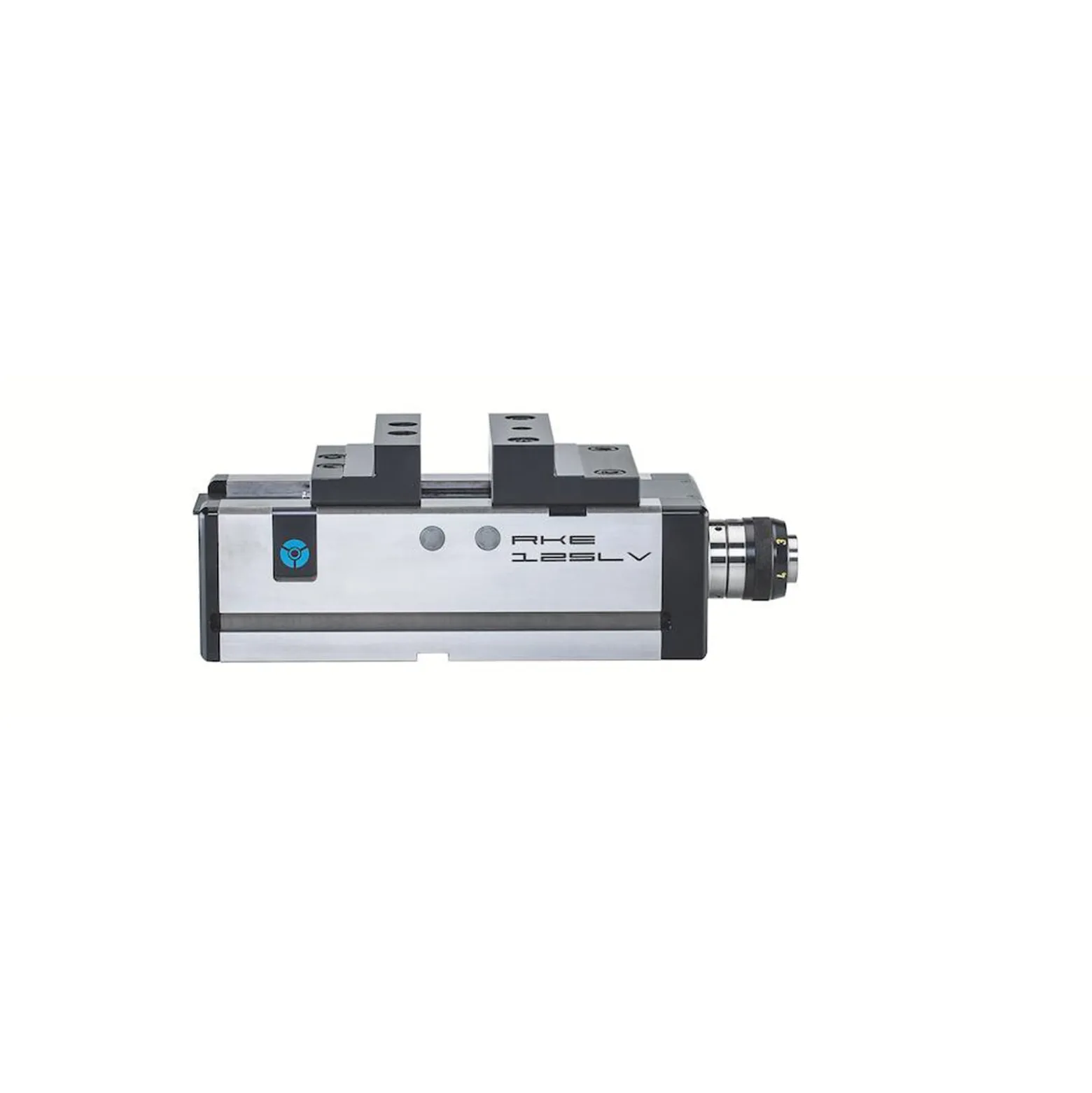

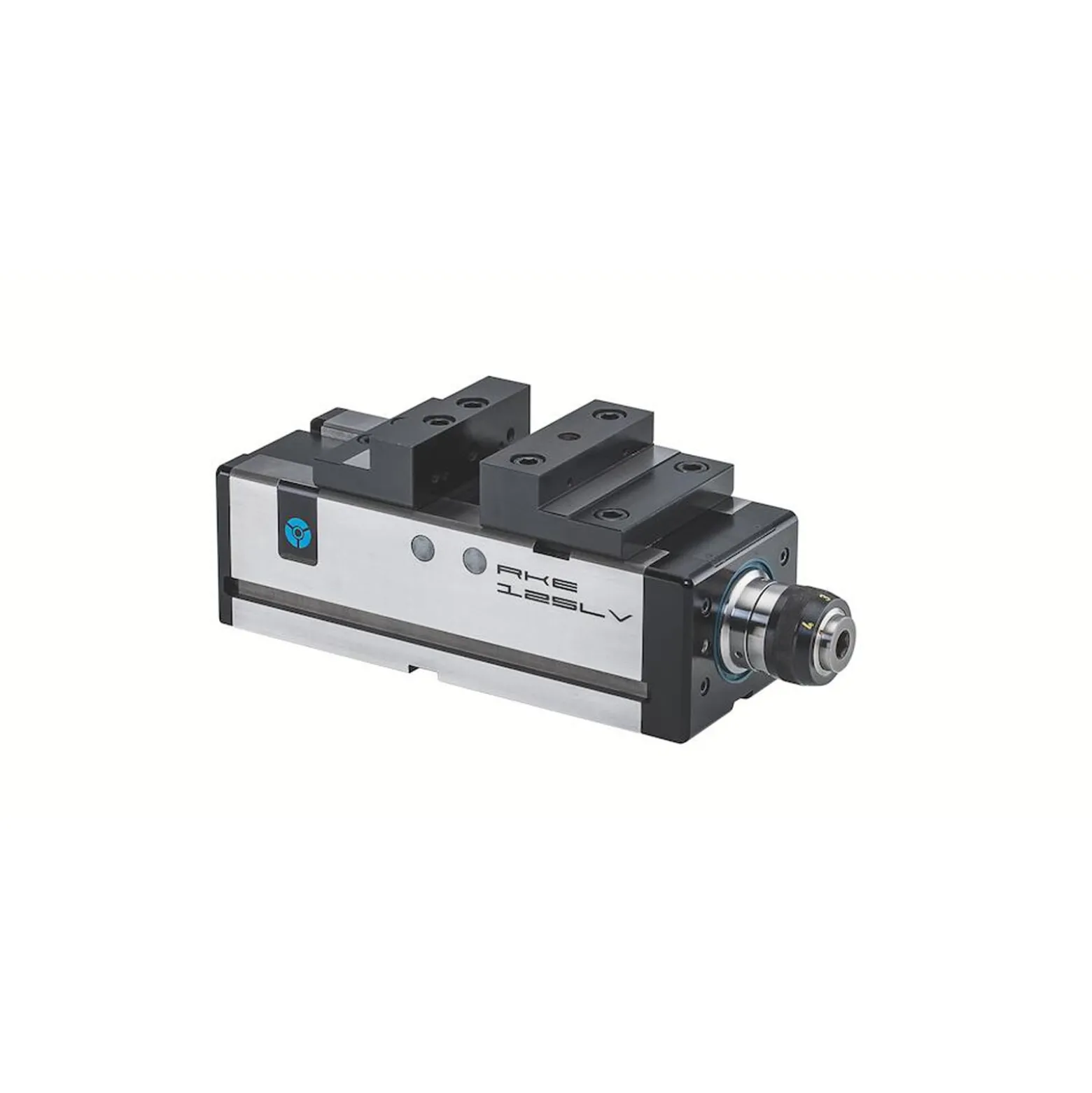

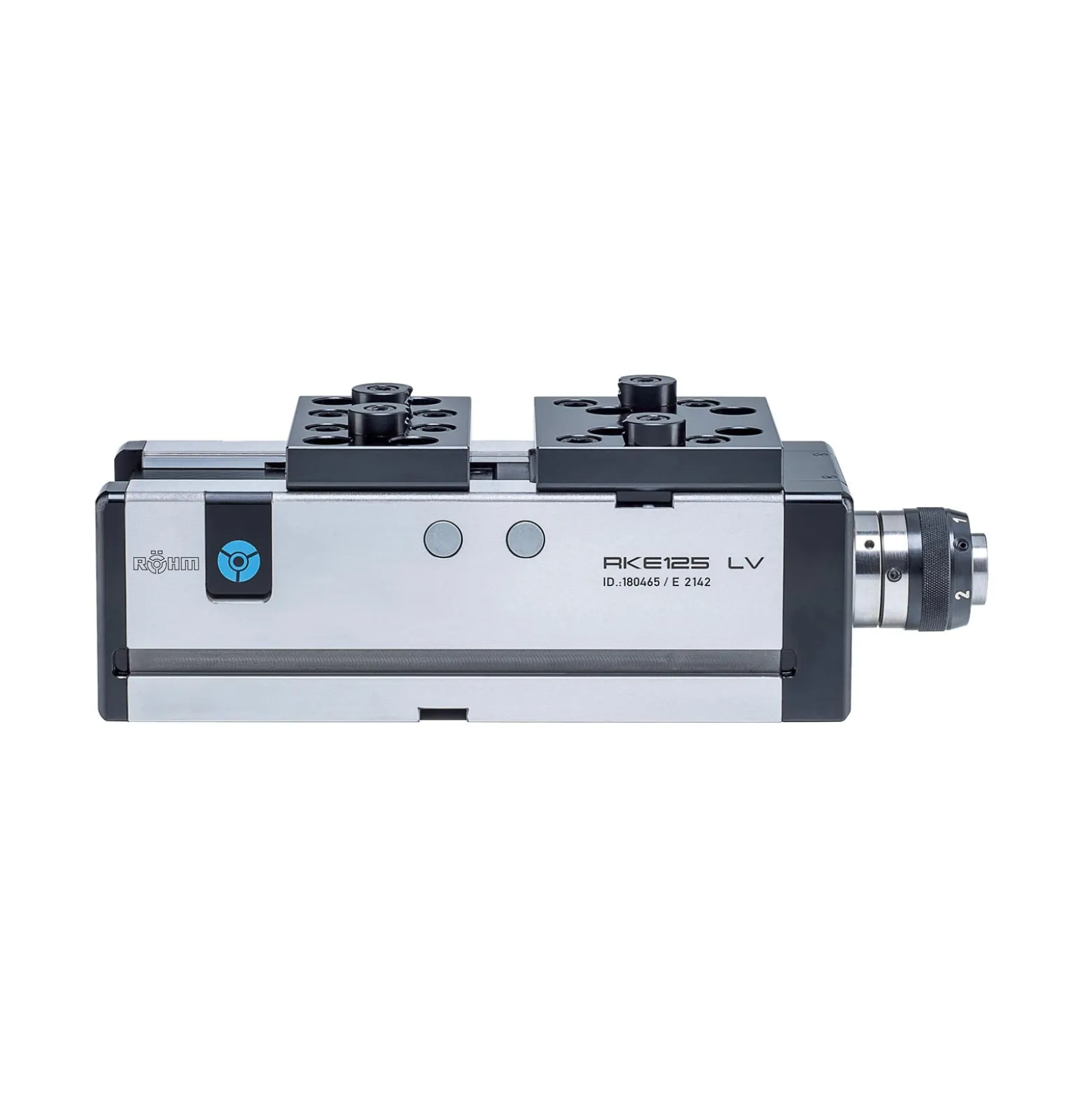

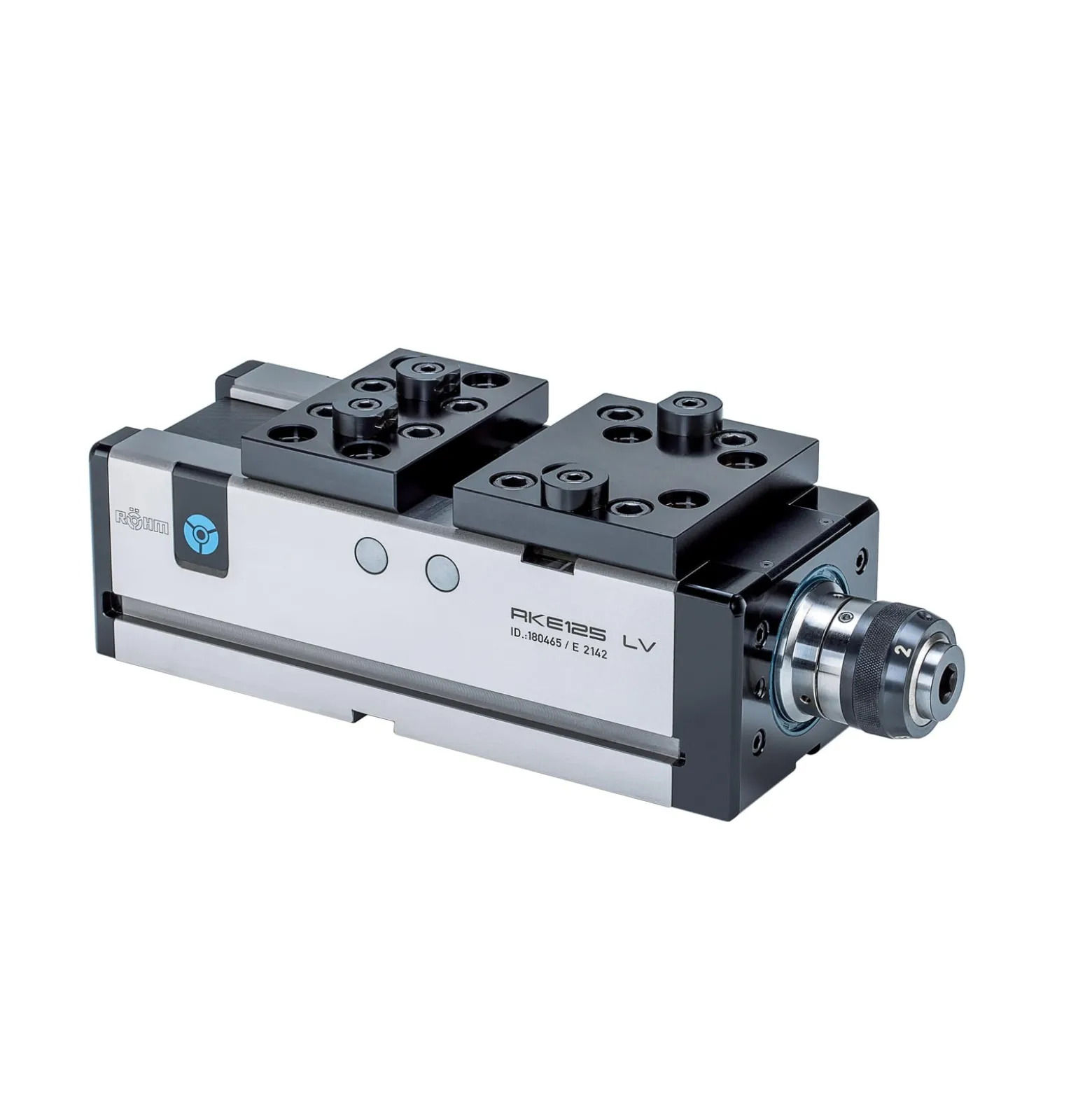

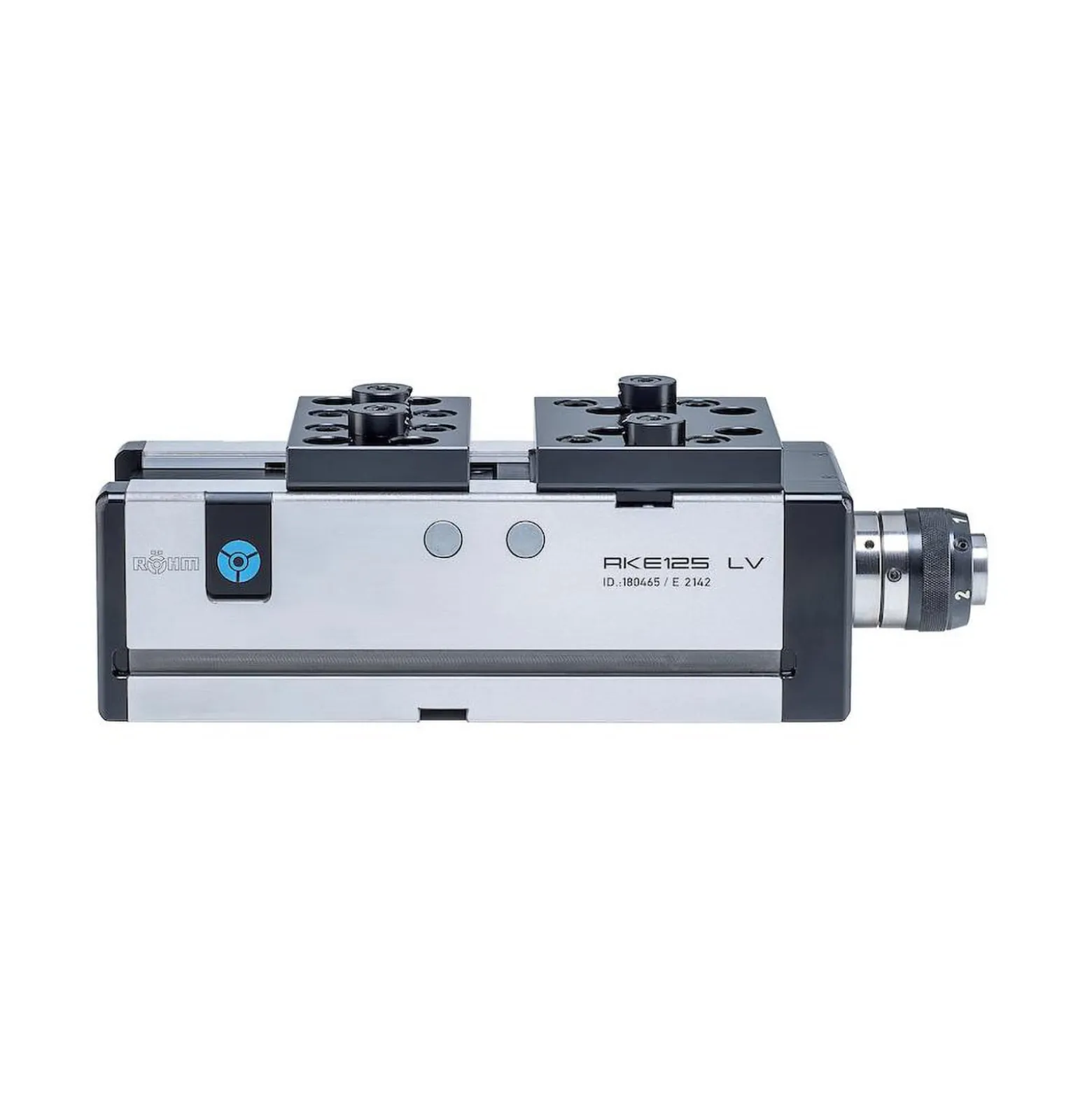

Röhm NC-Kompakt-Spanner RKE-LV, Backenbreite 125, mit umkehrbaren Stufenbacken – 180464

€103.97

Categories: Schraubstöcke, Spanntechnik Tag: Röhm Brand: Röhm

Description
Reviews (0)

Kurzbeschreibung

Spannsystem mechanisch-mechanisch mit Kraftübersetzer, manuell betätigt.
Kurze, kompakte Bauweise.

Technische Merkmale

Stabiler Stahl Grundkörper und alle Führungen sind allseitig gehärtet und geschliffen
Trägerbacken inkl. schwenkbare Kralleneinsätze für runde und rechteckige Werkstücke
Spannbereiche Trägerbacken: Rechteckige Werkstücke: 35 – 215 mm Runde Werkstücke: 65 – 225 mm
RKE-LV = RÖHM, Kompakt, Einzelspanner, Leichte Ausführung, Verkürzte Ausführung

Einsatzbereiche

Optimiert für die kollisionsfreie 5-Seiten-Bearbeitung in einer Aufspannung.
Eignet sich speziell für 5-Achsmaschinen in Kombination mit einer Grundplatte.

Vorteile

Mit Zugspannung, 0-Punkt des Werkstückes auf Bedienerseite
Großer Spannbereich
Punktgenaue Positionierung
Stabiler Späneschutz

Weitere Infos

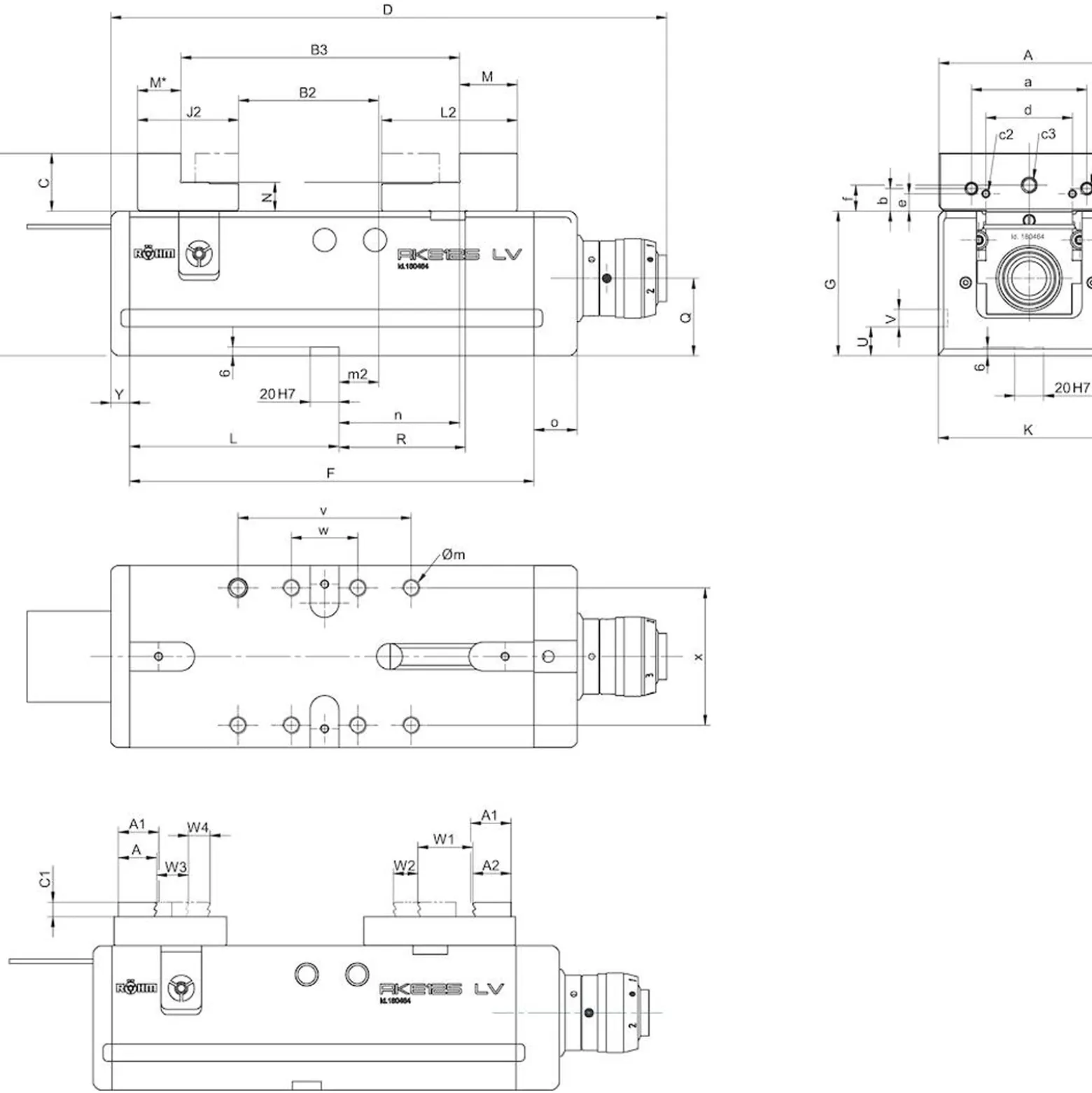

NC-Kompakt-Spanner RKE-LV, Backenbreite 125, mit umkehrbaren Stufenbacken

Abstand Befestigungsbohrung 1 mm:	46 mm
Abstand Befestigungsbohrung 2 mm:	95 mm
Abstand Befestigungsbohrung mm:	120 mm
Abstand Quernut Backe 1 mm:	27.5 mm
Abstand Quernut Backe 2 mm:	83.5 mm
Backenanschlussmaße: Breite 1 mm:	80 mm
Backenanschlussmaße: Breite mm:	60 mm
Backenanschlussmaße: Höhe 1 mm:	12 mm
Backenanschlussmaße: Höhe 2 mm:	18 mm
Backenanschlussmaße: Höhe mm:	15.6 mm
Backenausführung:	Stufenbacken
Backenbreite:	125 mm
Bohrung Ø:	–
Breite Grundkörper mm:	126 mm
Dicke Flanschplatte mm:	30 mm
Freiraum für Beschriftung mm:	12 mm
Gesamtlänge:	–
Gewicht:	29
Gewinde-Ø:	M12x20 mm
Gewindetiefe 1:	M5
Gewindetiefe 2:	M10
Gewindetiefe 3:	M8
Größe:	125
Höhe:	140 mm
Höhe Backen mm:	40 mm
Höhe Grundkörper mm:	100 mm
Höhe Spannschulter mm:	20 mm
Höhe Spindellager mm:	53.5 mm
Höhe Stufenseite mm:	20 mm
Länge:	385 mm
Länge Grundkörper mm:	280 mm
Länge Quernut an Grundseite mm:	145 mm
Länge Stufe bewegliche Backe mm:	30 mm
Länge Stufe feste Backe mm:	40 mm
Länge bewegliche Backe mm:	70 mm
Länge feste Backe mm:	94 mm
Quernutenabstand Grundseite zu Oberseite mm:	87.5 mm
Spannkraft:	40
Spannweite 1 mm:	0-96 mm
Spannweite 2 mm:	96-192 mm
Stärke Abdeckung 1 mm:	30 mm
Stärke Abdeckung mm:	13 mm
Tiefe Spannschulter mm:	6.5 mm
