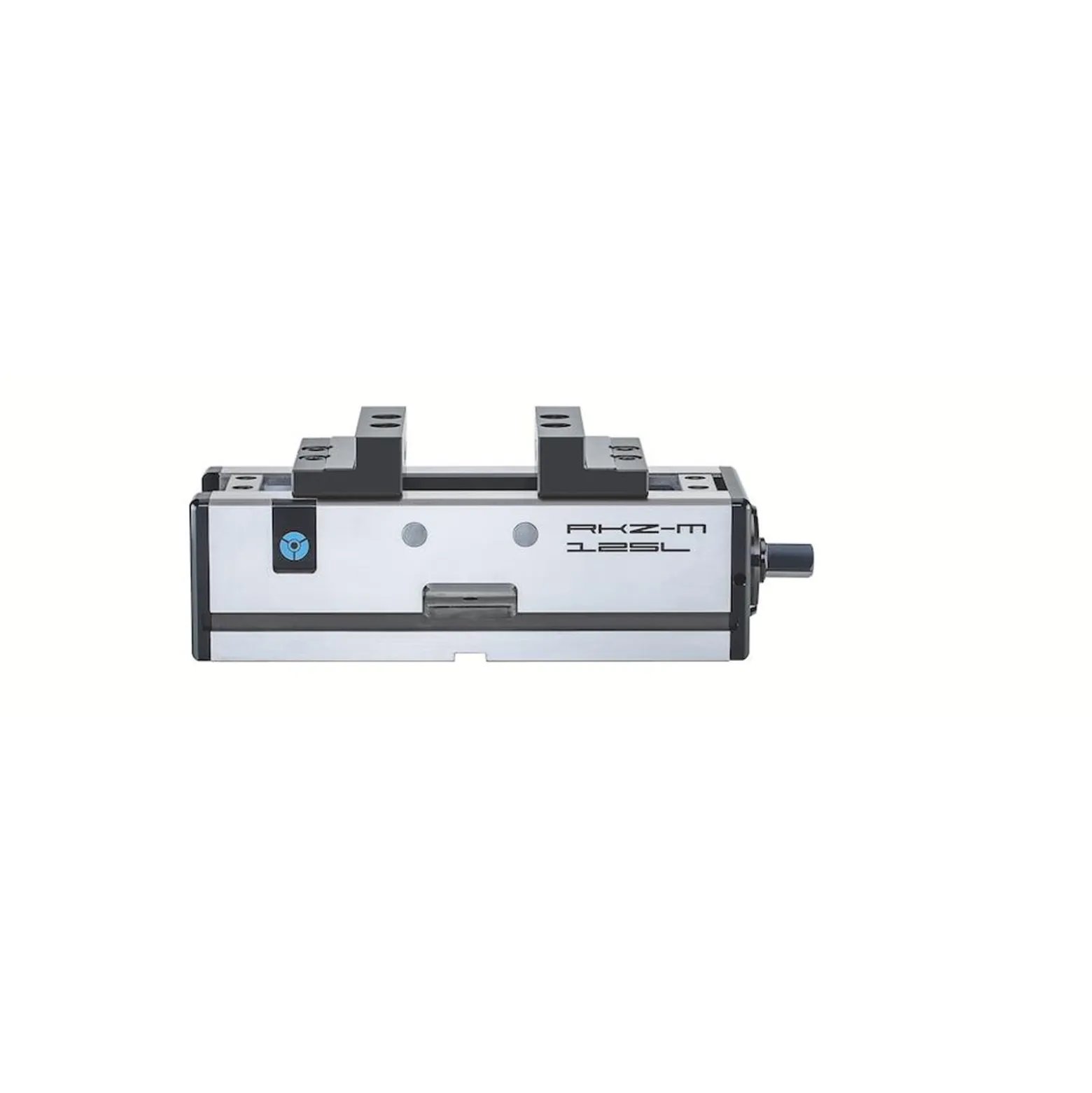

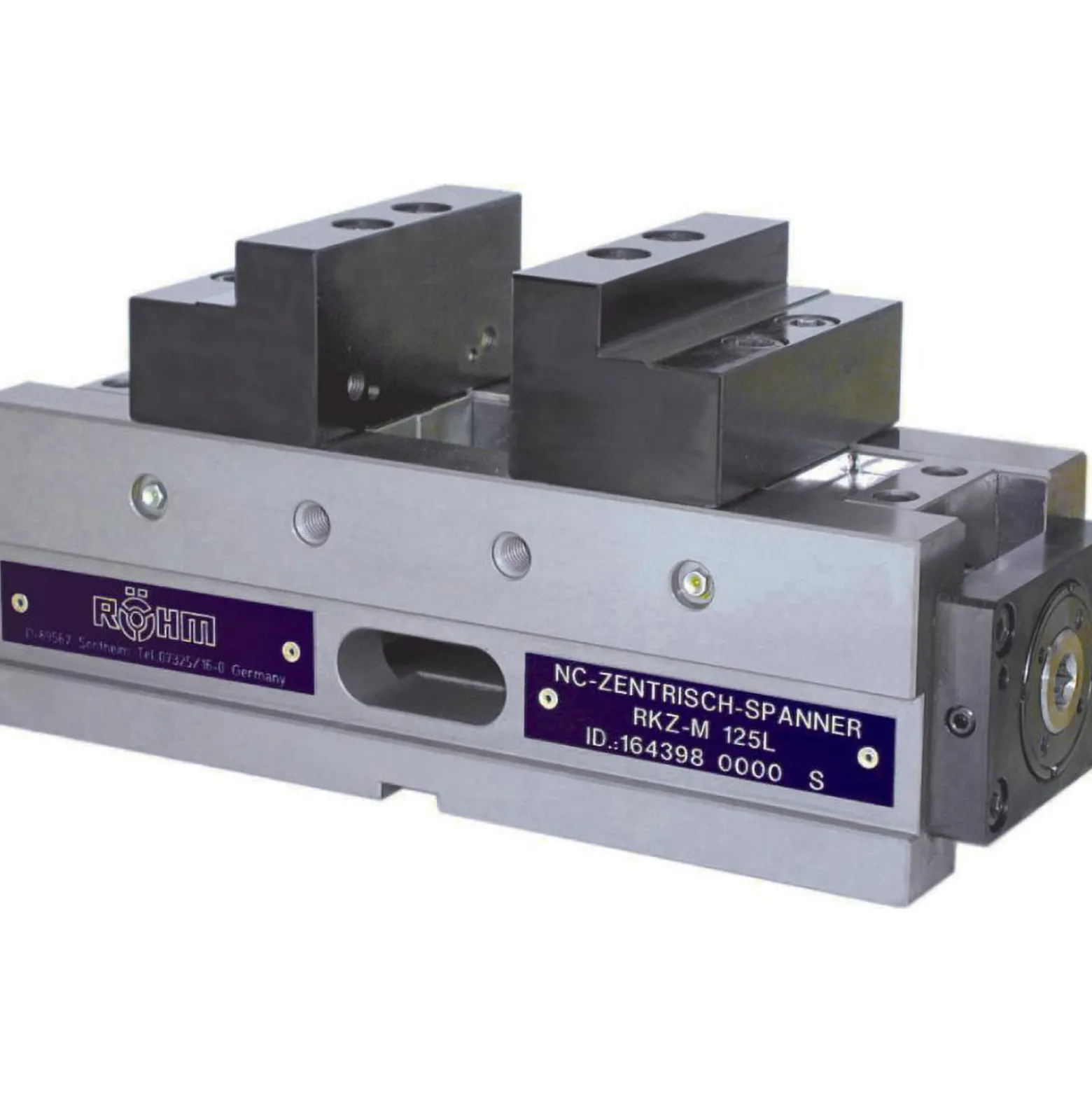

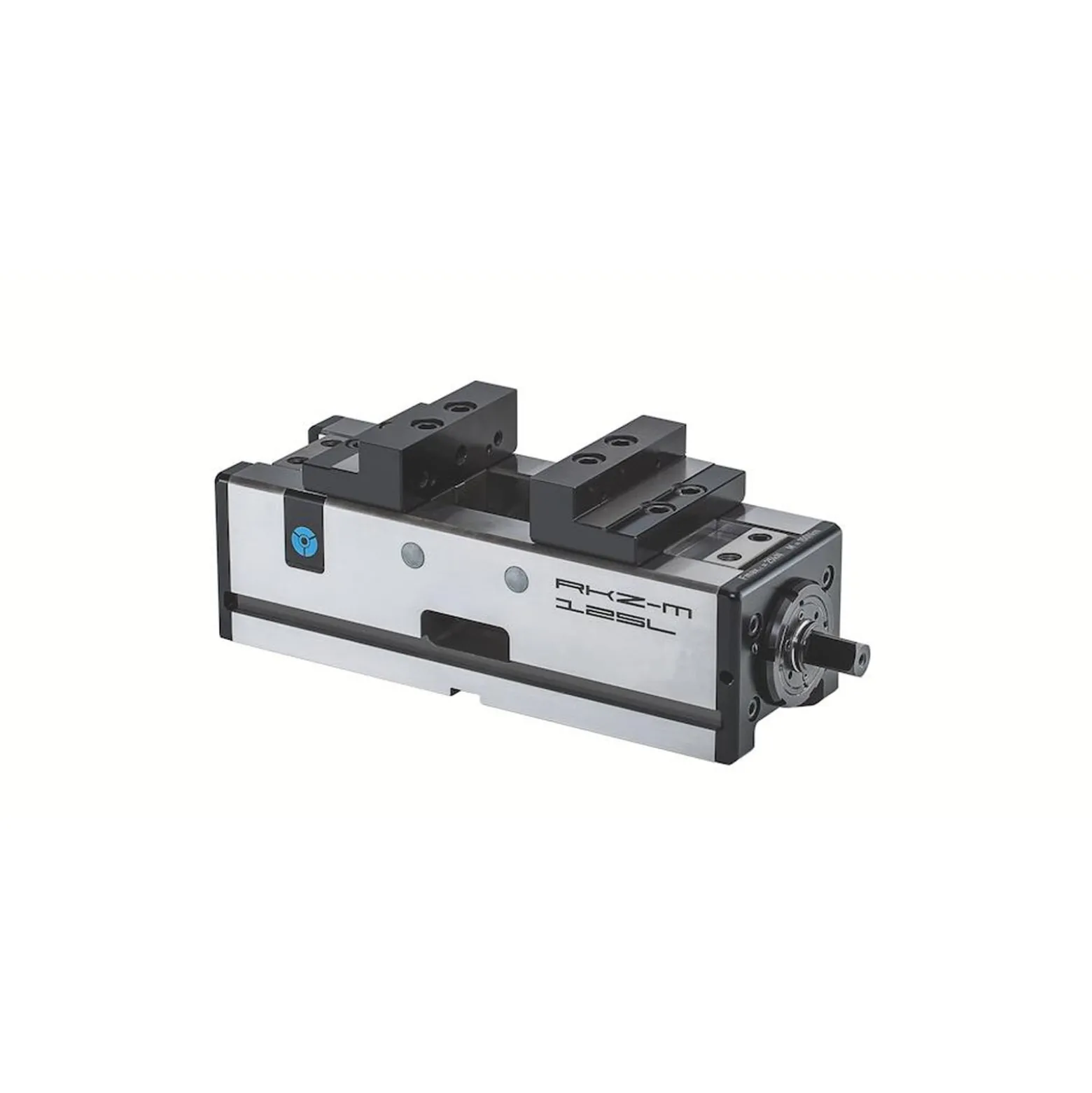

Röhm NC-Kompakt-Zentrischspanner RKZ-M, Backenbreite 70, mit Stufenbacken – 180191
€121.25
Kurzbeschreibung
- Spannsystem mechanisch ohne Kraftübersetzer, manuell betätigt.
- Zentrisch spannend mit zwei beweglichen Backen.
Technische Merkmale
- Stahl Grundkörper sowie alle Führungen allseitig gehärtet und geschliffen
- Serienmäßig ausgestattet mit Stufen-Aufsatzbacken
- RKZ-M = RÖHM, Kompakt, Zentrisch, Manuell
Einsatzbereiche
- Optimiert für die 5-Achsbearbeitung.
Vorteile
- Kurze kompakte Bauweise
- Großer Spannhub
- Konstante Spannkraft bei jedem Spannvorgang und große Wiederholspanngenauigkeit beim Einsatz eines Drehmomentschlüssels
- Mittenspanngenauigkeit: ± 0,02 – Wiederholspanngenauigkeit: 0,01
Weitere Infos
- NC-Kompakt-Zentrischspanner RKZ-M, Backenbreite 70, mit Stufenbacken

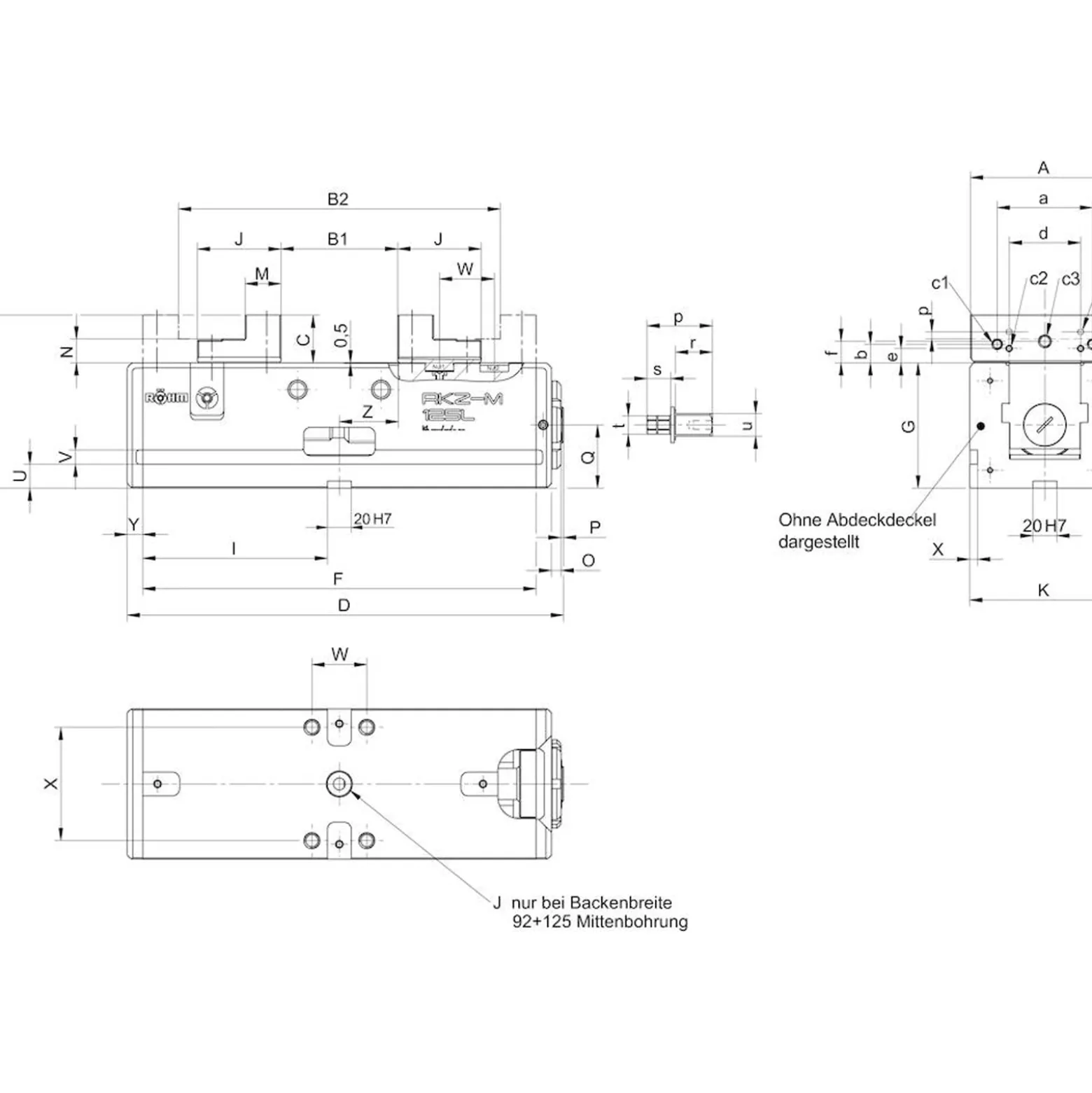

| Antriebsadapter: Länge Sechskant mm: | 19 mm |
|---|---|
| Antriebsadapter: Länge Vierkant mm: | 30 mm |
| Antriebsadapter: Schlüsselweite Sechskant mm: | 6 kt-SW 10 mm |
| Antriebsadapter: Schlüsselweite Vierkant mm: | 4 kt-SW 14 mm |
| Backenanschlussmaße: Breite 1 mm: | 37 mm |
| Backenanschlussmaße: Gewindedurchmesser 1 mm: | M4x8 mm |
| Backenanschlussmaße: Höhe 1 mm: | 6 mm |
| Backenanschlussmaße: Höhe 3 mm: | 4.5 mm |
| Backenbreite: | 70 mm |
| Bohrung Ø: | – |
| Breite Grundkörper mm: | 72 mm |
| Dicke Flanschplatte mm: | 10 mm |
| Freiraum für Beschriftung mm: | 12 mm |
| Gesamtlänge: | 52 mm |
| Gewicht: | 7 |
| Gewindetiefe 1: | M 5 x 8 |
| Größe: | 70 |
| Höhe: | 95 mm |
| Höhe Backen mm: | 25 mm |
| Höhe Grundkörper mm: | 70 mm |
| Höhe Spannschulter mm: | 20 mm |
| Höhe Spindellager mm: | 40 mm |
| Höhe Stufenseite mm: | 12 mm |
| Länge: | 219 mm |
| Länge Grundkörper mm: | 190 mm |
| Länge Quernut an Grundseite mm: | 85 mm |
| Länge Spindellager mm: | 1 mm |
| Länge Stufe mm: | 17.5 mm |
| Länge bewegliche Backe mm: | 41 mm |
| Spannkraft: | 15 |
| Spannweite 1 Nut 1 mm: | 0 – 58 mm |
| Spannweite 1 Nut 2 mm: | 48-106 mm |
| Spannweite 2 Nut 1 mm: | 48-105 mm |
| Spannweite 2 Nut 2 mm: | 95-153 mm |
| Stärke Abdeckung mm: | 10 mm |
| Tiefe Spannschulter mm: | 4.5 mm |
| Verfahrhub des Spannschiebers mm: | 30 mm |
| Versetzbereich der Spannbacke mm: | 24 mm |
| Wiederholgenauigkeit mm: | 0.01 mm |
